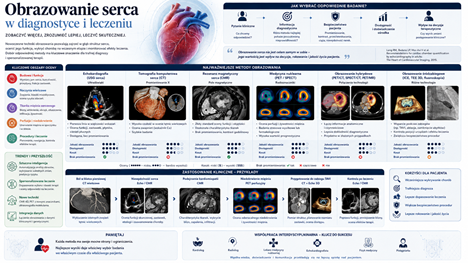

Obrazowanie serca podczas diagnostyki i leczenia: od echo po CMR, CT i DICOM
Współczesna kardiologia coraz rzadziej opiera się na jednym badaniu. Serce można dziś oceniać dynamicznie, warstwowo, trójwymiarowo i funkcjonalnie — zarówno na etapie rozpoznania choroby, jak i podczas planowania leczenia, kontroli po zabiegach oraz monitorowania ryzyka.
Dlaczego obrazowanie serca jest tak ważne?
Serce jest narządem dynamicznym. Kurczy się, rozkurcza, zmienia objętość, reaguje na wysiłek, stres, leki, zaburzenia rytmu oraz niedokrwienie. Dlatego sama informacja o tym, że „EKG jest prawidłowe” albo „troponina jest ujemna”, nie zawsze wystarcza do pełnej oceny sytuacji klinicznej. Obrazowanie serca pozwala zobaczyć to, czego nie da się ocenić wyłącznie na podstawie objawów: wielkość jam serca, grubość ścian, pracę zastawek, kurczliwość mięśnia, obecność blizny, niedokrwienia, płynu w worku osierdziowym, zakrzepu czy zmian w tętnicach wieńcowych.
W praktyce kardiologicznej obrazowanie jest wykorzystywane na kilku etapach. Najpierw pomaga odpowiedzieć na pytanie: „co się dzieje?”. Następnie wspiera decyzję: „jak leczyć?”. Później pozwala sprawdzić: „czy leczenie działa?”. W wielu sytuacjach jest również narzędziem bezpieczeństwa — prowadzi lekarza podczas zabiegów, pomaga precyzyjnie zaplanować dostęp naczyniowy, dobrać rozmiar urządzenia, ocenić ryzyko powikłań lub porównać aktualne badanie z poprzednim.
W CardioAI często mówimy o potrzebie łączenia danych. Podobnie jest w kardiologii obrazowej. Echokardiografia pokazuje serce w ruchu i jest bardzo dostępna. Tomografia komputerowa świetnie obrazuje anatomię i naczynia. Rezonans magnetyczny serca pozwala zajrzeć głębiej w strukturę mięśnia. Medycyna nuklearna ocenia perfuzję i metabolizm. Koronarografia oraz obrazowanie wewnątrznaczyniowe pomagają leczyć zwężenia tętnic. Dopiero połączenie tych informacji tworzy obraz, który jest klinicznie użyteczny.
Najważniejsze metody obrazowania serca
Echokardiografia, czyli USG serca
Echokardiografia jest jedną z najczęściej wykonywanych metod obrazowania serca. Wykorzystuje ultradźwięki, dzięki czemu nie wiąże się z promieniowaniem jonizującym. Badanie przezklatkowe, określane jako TTE, pozwala ocenić wielkość jam serca, grubość ścian, frakcję wyrzutową lewej komory, funkcję prawej komory, zastawki, przepływy krwi oraz obecność płynu w osierdziu. Dla wielu pacjentów to pierwsze badanie obrazowe po stwierdzeniu duszności, szmeru nad sercem, podejrzeniu niewydolności serca, po zawale albo przy kontroli znanej choroby zastawkowej.
Szczególną odmianą jest echokardiografia przezprzełykowa, czyli TEE. Sonda znajduje się bliżej serca, dlatego obraz niektórych struktur jest dokładniejszy. TEE bywa stosowane między innymi przy ocenie zastawek, podejrzeniu skrzeplin w lewym przedsionku, infekcyjnego zapalenia wsierdzia czy przy planowaniu i prowadzeniu wybranych zabiegów przezcewnikowych. Z kolei echokardiografia obciążeniowa pozwala sprawdzić, jak serce pracuje pod wpływem wysiłku lub leku zwiększającego zapotrzebowanie mięśnia sercowego na tlen.
Tomografia komputerowa serca i angio-CT tętnic wieńcowych
Tomografia komputerowa serca, szczególnie angio-CT tętnic wieńcowych, pozwala nieinwazyjnie ocenić anatomię naczyń wieńcowych. Jest szczególnie cenna wtedy, gdy trzeba sprawdzić, czy w tętnicach obecne są blaszki miażdżycowe lub zwężenia mogące odpowiadać za ból w klatce piersiowej. CT może również oceniać zwapnienia w tętnicach wieńcowych, anatomię aorty, wady wrodzone, struktury przedsionków i żył płucnych, a także pomagać w planowaniu zabiegów takich jak TAVI, zamknięcie uszka lewego przedsionka czy ablacje arytmii.
Zaletą CT jest bardzo dobra rozdzielczość przestrzenna i szybki czas badania. Ograniczeniem jest zastosowanie promieniowania jonizującego oraz często konieczność podania kontrastu jodowego. Z tego powodu przed badaniem lekarz analizuje funkcję nerek, alergie, rytm serca i ogólną sytuację kliniczną. U części pacjentów dla uzyskania lepszej jakości obrazu konieczne bywa zwolnienie rytmu serca, ale decyzja zawsze zależy od wskazań oraz przeciwwskazań.
Rezonans magnetyczny serca
Rezonans magnetyczny serca, nazywany CMR, jest jedną z najbardziej zaawansowanych metod oceny mięśnia sercowego. Pozwala bardzo precyzyjnie określić objętości jam, frakcję wyrzutową, masę mięśnia, kurczliwość segmentalną oraz funkcję prawej komory. Jego ogromną zaletą jest możliwość oceny tkanki. Dzięki technikom takim jak późne wzmocnienie pokontrastowe, czyli LGE, mapowanie T1, T2 czy ocena obrzęku, CMR może pomóc w rozpoznawaniu zapalenia mięśnia sercowego, kardiomiopatii, blizn pozawałowych, zmian po ablacji, chorób naciekowych czy żywotności mięśnia sercowego.
CMR nie wykorzystuje promieniowania jonizującego, co jest ważne zwłaszcza u osób wymagających wielokrotnych kontroli. Badanie wymaga jednak współpracy pacjenta, leżenia w aparacie, wykonywania poleceń oddechowych i czasem podania kontrastu gadolinowego. U pacjentów z urządzeniami wszczepialnymi, takimi jak stymulator lub ICD, konieczna jest szczególna kwalifikacja i praca ośrodka mającego doświadczenie w badaniach MRI u takich osób.
Medycyna nuklearna i ocena perfuzji
Badania medycyny nuklearnej pokazują nie tylko anatomię, ale przede wszystkim funkcję. SPECT i PET mogą oceniać perfuzję mięśnia sercowego, czyli to, czy do określonych obszarów serca dociera odpowiednia ilość krwi. W praktyce pomaga to w diagnostyce choroby wieńcowej, ocenie niedokrwienia, żywotności mięśnia sercowego oraz kwalifikacji do leczenia inwazyjnego. PET może dostarczać również informacji metabolicznych i zapalnych, co bywa istotne w wybranych, bardziej złożonych sytuacjach klinicznych.
Badania te wymagają zastosowania radioznacznika, dlatego decyzja o ich wykonaniu powinna być dobrze uzasadniona. Ich siłą jest możliwość odpowiedzi na pytanie, czy wykryte zwężenie lub podejrzany obszar rzeczywiście ma znaczenie czynnościowe. Innymi słowy: czy dana zmiana tylko wygląda niepokojąco, czy faktycznie wpływa na ukrwienie mięśnia sercowego.
Koronarografia, fluoroskopia, IVUS i OCT
Koronarografia jest badaniem inwazyjnym, ale wciąż pozostaje kluczową metodą bezpośredniej oceny tętnic wieńcowych i leczenia ich zwężeń. Wykonuje się ją z dostępu naczyniowego, najczęściej przez tętnicę promieniową lub udową. Po podaniu kontrastu lekarz widzi naczynia na ekranie w czasie rzeczywistym. Jeśli stwierdzone zostanie istotne zwężenie, w tej samej procedurze możliwe jest wykonanie angioplastyki i implantacja stentu.
Coraz większe znaczenie ma obrazowanie wewnątrznaczyniowe. IVUS wykorzystuje ultradźwięki wewnątrz naczynia, a OCT światło podczerwone o bardzo wysokiej rozdzielczości. Te metody pomagają ocenić blaszkę miażdżycową, średnicę naczynia, rozprężenie stentu, przyleganie jego przęseł i ewentualne powikłania. Dzięki temu leczenie może być dokładniejsze niż przy samej angiografii.
Obrazowanie podczas zabiegów strukturalnych i elektrofizjologicznych
Obrazowanie serca jest dziś nie tylko narzędziem diagnostycznym, ale także nawigacją podczas leczenia. Przy zabiegach zastawkowych, takich jak TAVI czy naprawa zastawki mitralnej metodami przezcewnikowymi, wykorzystuje się CT do planowania, echo przezprzełykowe do kontroli w czasie rzeczywistym oraz fluoroskopię do prowadzenia narzędzi. W elektrofizjologii i leczeniu arytmii coraz częściej łączy się mapy elektroanatomiczne z obrazami CT lub CMR. Pozwala to lepiej zrozumieć anatomię przedsionków, komór, żył płucnych, blizn i miejsc potencjalnie odpowiedzialnych za arytmię.
Pacjenci zainteresowani zaburzeniami rytmu mogą przeczytać również artykuł CardioAI o tym, jak wygląda migotanie przedsionków na EKG, a także przewodnik o arytmii serca. W praktyce EKG i Holter nie są klasycznym obrazowaniem, ale często wskazują, kiedy należy poszerzyć diagnostykę o echo, CMR, CT albo badanie inwazyjne.
Co pokazuje dane badanie?
Nie istnieje jedno idealne badanie dla każdego pacjenta. Każda metoda odpowiada na inne pytanie. Dlatego kardiolog wybiera badanie nie według zasady „najnowocześniejsze znaczy najlepsze”, lecz według zasady: „które badanie najlepiej odpowie na aktualny problem kliniczny”.
Echo serca
Najlepiej pokazuje: ruch serca, zastawki, frakcję wyrzutową, płyn w osierdziu i podstawową funkcję komór.
Typowe zastosowania: duszność, niewydolność serca, choroby zastawek, kontrola po zawale, ocena szmerów sercowych.
Ograniczenia: jakość badania zależy od warunków obrazowania i doświadczenia osoby wykonującej badanie.
CT / angio-CT
Najlepiej pokazuje: anatomię naczyń, zwapnienia, aortę oraz struktury potrzebne do planowania zabiegów.
Typowe zastosowania: ból w klatce piersiowej, ocena tętnic wieńcowych, planowanie TAVI, ablacji i zabiegów strukturalnych.
Ograniczenia: promieniowanie jonizujące, kontrast jodowy oraz wpływ rytmu serca na jakość obrazu.
CMR
Najlepiej pokazuje: mięsień sercowy, blizny, obrzęk, zapalenie, objętości komór i funkcję prawej komory.
Typowe zastosowania: zapalenie mięśnia sercowego, kardiomiopatie, żywotność, blizny po zawale i ocena zmian po leczeniu.
Ograniczenia: czas badania, klaustrofobia oraz konieczność kwalifikacji przy urządzeniach wszczepialnych.
SPECT / PET
Najlepiej pokazuje: perfuzję, metabolizm i żywotność mięśnia sercowego.
Typowe zastosowania: diagnostyka choroby wieńcowej, ocena niedokrwienia i kwalifikacja do rewaskularyzacji.
Ograniczenia: użycie radioznacznika, dostępność badania i konieczność interpretacji w kontekście innych danych.
Koronarografia, IVUS i OCT
Najlepiej pokazuje: tętnice wieńcowe, wnętrze naczynia, blaszkę miażdżycową oraz efekt implantacji stentu.
Typowe zastosowania: ostre zespoły wieńcowe, istotne zwężenia, angioplastyka i optymalizacja PCI.
Ograniczenia: są to metody inwazyjne, wymagające dostępu naczyniowego i podania kontrastu.
DICOM, porównywanie badań i nowoczesny workflow
Wspólnym językiem większości badań obrazowych jest DICOM. To standard zapisu obrazów medycznych, który pozwala przechowywać nie tylko sam obraz, ale także dane techniczne badania, informacje o serii, parametry akwizycji, przekroje, sekwencje i metadane. Dla pacjenta może to brzmieć technicznie, ale w praktyce ma ogromne znaczenie: dzięki DICOM można porównywać badania wykonane w różnych terminach, analizować serię po serii i wracać do konkretnych obrazów bez utraty kontekstu.
W diagnostyce serca szczególnie ważne jest porównanie zmian w czasie. Czy jama lewej komory się powiększa? Czy frakcja wyrzutowa jest stabilna? Czy obszar LGE w CMR wygląda podobnie jak wcześniej? Czy po leczeniu zmniejszyło się niedokrwienie? Czy po zabiegu strukturalnym urządzenie znajduje się we właściwej pozycji? Odpowiedzi na te pytania wymagają nie tylko wykonania badania, ale także wygodnej analizy obrazów.
Właśnie w tym miejscu pojawia się przestrzeń dla rozwiązań takich jak CardioAI: nowoczesny interfejs do pracy z danymi obrazowymi, czytelna prezentacja serii, wygodne porównywanie badań, kontrola jasności i kontrastu, analiza warstw oraz eksport obrazów. Tego typu narzędzia nie zastępują lekarza, ale mogą poprawiać ergonomię pracy, edukację pacjenta i komunikację między specjalistą a osobą chorującą.
Obrazowanie serca w leczeniu: nie tylko diagnoza
Jeszcze kilkanaście lat temu pacjent często kojarzył obrazowanie głównie z wykryciem choroby. Dziś obrazowanie jest częścią leczenia. Przed zabiegiem pomaga zaplanować strategię. W trakcie zabiegu wspiera precyzję. Po zabiegu pomaga ocenić efekt i bezpieczeństwo. To szczególnie widoczne w kardiologii interwencyjnej, elektrofizjologii oraz leczeniu wad strukturalnych serca.
Przykład pierwszy: pacjent z podejrzeniem choroby wieńcowej. EKG, objawy i badania krwi mogą skierować diagnostykę w określoną stronę. Angio-CT może pomóc ocenić anatomię tętnic. Test obciążeniowy, echo obciążeniowe, SPECT, PET lub CMR perfuzyjny mogą pokazać znaczenie czynnościowe zmian. Koronarografia pozwala potwierdzić zwężenie, a IVUS lub OCT pomagają zoptymalizować implantację stentu.
Przykład drugi: pacjent z arytmią. Holter EKG pokazuje, kiedy i jak często występuje zaburzenie rytmu. Echo ocenia, czy serce ma prawidłową funkcję. CMR może wykazać bliznę lub zapalenie, które zwiększają ryzyko arytmii. CT może pomóc w planowaniu anatomii przed ablacją. Podczas zabiegu system mapowania elektroanatomicznego łączy informację elektryczną z obrazem przestrzennym serca.
Przykład trzeci: pacjent z wadą zastawkową. Echo rozpoznaje problem i określa jego ciężkość. TEE pozwala zobaczyć zastawkę z większą dokładnością. CT pomaga w planowaniu zabiegu przezcewnikowego. Obrazowanie w czasie rzeczywistym prowadzi operatorów podczas implantacji lub naprawy. Po zabiegu echo kontroluje efekt, gradienty, przecieki i funkcję komór.
Jak pacjent powinien przygotować się do badania obrazowego?
Przygotowanie zależy od rodzaju badania, ale kilka zasad jest uniwersalnych. Warto zabrać poprzednie wyniki, opisy, płyty lub pliki DICOM, listę leków, informacje o alergiach, chorobach nerek, wszczepionych urządzeniach, przebytych zabiegach i aktualnych objawach. Dla lekarza opis „ból w klatce piersiowej” to za mało — ważne jest, kiedy ból się pojawia, jak długo trwa, czy wiąże się z wysiłkiem, czy promieniuje, czy towarzyszy mu duszność, kołatanie serca, omdlenie albo nagłe osłabienie.
- Na echo serca zwykle nie jest potrzebne szczególne przygotowanie, chyba że chodzi o echo przezprzełykowe.
- Przed CT z kontrastem często konieczna jest ocena kreatyniny i eGFR oraz informacja o alergiach.
- Przed CMR trzeba zgłosić implanty, stymulator, ICD, klipsy, pompy, protezy i problem klaustrofobii.
- Przed badaniami obciążeniowymi należy zapytać lekarza, czy przyjmować wszystkie leki tak jak zwykle.
- Po otrzymaniu wyniku warto poprosić nie tylko o opis, ale również o możliwość zachowania plików obrazowych.
Więcej o objawach, które mogą budzić niepokój, można przeczytać w artykule: Czy to zawał serca czy atak paniki?. Warto pamiętać, że obrazowanie serca jest bardzo pomocne, ale zawsze powinno być interpretowane w kontekście całej historii pacjenta.
Przyszłość: sztuczna inteligencja i obrazowanie wielomodalne
Przyszłość diagnostyki obrazowej serca będzie coraz bardziej wielomodalna. Oznacza to, że lekarz nie będzie patrzył wyłącznie na jeden obraz, ale na zestaw danych: echo, CMR, CT, EKG, Holter, wyniki laboratoryjne, objawy, historię leczenia i dane z urządzeń noszonych. Sztuczna inteligencja może wspierać ten proces, pomagając w segmentacji jam serca, pomiarze objętości, wykrywaniu wzorców, porządkowaniu badań i wskazywaniu fragmentów wymagających dokładniejszej analizy.
Najważniejsze jest jednak to, aby technologia była projektowana z myślą o realnym pacjencie i realnym lekarzu. Dobre narzędzie nie powinno komplikować pracy. Powinno skracać czas dotarcia do informacji, ułatwiać porównanie badań, poprawiać czytelność i zmniejszać ryzyko przeoczenia istotnych danych. Właśnie dlatego rozwój rozwiązań cyfrowych w kardiologii powinien łączyć medycynę, inżynierię, doświadczenie kliniczne i perspektywę pacjenta.
CardioAI rozwija się w tym kierunku: jako ekosystem edukacyjny, technologiczny i pacjencki. Tematy takie jak sztuczna inteligencja w kardiologii, analiza rytmu serca, nowoczesne monitorowanie EKG i czytelna praca z obrazami medycznymi mają wspólny cel — pomóc lepiej rozumieć zdrowie serca i szybciej podejmować właściwe decyzje.
Najczęstsze pytania pacjentów
Czy echo serca wystarczy, aby wykluczyć każdą chorobę?
Nie. Echo jest bardzo wartościowe, ale nie pokazuje wszystkiego. Może dobrze ocenić funkcję serca i zastawki, ale do oceny tętnic wieńcowych, blizn, zapalenia czy perfuzji potrzebne bywają inne metody, takie jak CT, CMR, SPECT, PET lub koronarografia.
Czy rezonans serca jest lepszy niż tomografia?
To zależy od pytania klinicznego. CMR świetnie ocenia mięsień sercowy, blizny, zapalenie i funkcję komór. CT bardzo dobrze pokazuje anatomię, zwapnienia i tętnice wieńcowe. Jedna metoda nie zastępuje automatycznie drugiej.
Dlaczego warto zachować pliki DICOM?
Pliki DICOM pozwalają wrócić do pełnego badania, a nie tylko do opisu. To ważne przy konsultacjach, porównywaniu zmian w czasie, planowaniu zabiegów i analizie przez różne ośrodki.
Czy AI może postawić diagnozę zamiast lekarza?
Nie powinna. AI może wspierać analizę, porządkować dane i wskazywać obszary wymagające uwagi, ale rozpoznanie i decyzje terapeutyczne należą do lekarza, który bierze pod uwagę cały kontekst kliniczny.
Obrazowanie serca to mapa, która pomaga podejmować lepsze decyzje
Nowoczesna kardiologia nie polega już tylko na wykonaniu pojedynczego badania. Polega na łączeniu informacji: obrazu, rytmu serca, objawów, wyników laboratoryjnych i historii pacjenta. Im lepiej rozumiemy te dane, tym większa szansa na trafną diagnostykę, bezpieczne leczenie i skuteczną kontrolę choroby.
